MCU（Micro Control Unit），即微控制单元，又称单片微型计算机（Single Chip Microcomputer）或单片机。随着大规模集成电路的出现及发展，将计算机的CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机，对不同的应用做不同的组合控制。

　　其中的ROM（Read-Only Memory）是只读存储器，数据事先写入，只能读出，不会因为电源关闭而消失。这类似于电脑的硬盘，一般用来存储MCU的各项程序，以完成MCU的各项操作。ROM的类型有很多种：Mask ROM是在芯片生产过程中，增加一块Mask和若干道加工工序，将数据固化在芯片上；OTP ROM、EEPROM和Flash ROM是在芯片中放入相应的可编程单元，让客户对这些单元进行编程，自行将需要固化的程序写到芯片中。其中OTP只能编程一次，而EEPROM和Flash可以反复编程。

　　EEPROM和Flash，存储单元中所存储的数据是0还是1，是完全由存储单元的电学性能决定的。这样，要读出其中的数据，就只能通过电学的方法。当前的不少芯片，都设计有加密功能，在芯片数据写入之后，可以通过加密使得数据无法读出。要想得到已加密芯片内部存储的数据，需要对芯片进行反向分析，弄清楚芯片的加密原理，再针对性的对芯片做相应的解密操作（比如FIB电路修改），去除芯片的加密功能，然后读出其中数据。

　　Mask ROM，是在芯片加工过程中一次性固化需存储的数据，无需从芯片外部写入数据，因此一般没有数据读出通道。但芯片加工过程中写入了0/1数据，必然会在芯片中留下物理痕迹，这样就能通过反向分析的方法，从这些物理痕迹入手，将芯片内部存储的数据读出。

　　Mask ROM也有很多种类。

　　数据存储，可以通过有无半导体器件（比如NMOS管）来区分0和1。

　　数据存储，也可以将半导体器件（比如NMOS管）全部加工出来，只是通过其连接与否来区分0和1。器件的连接又可以通过有源区（Diff）、金属（Metal）或者通孔（Via）来实现。

　　

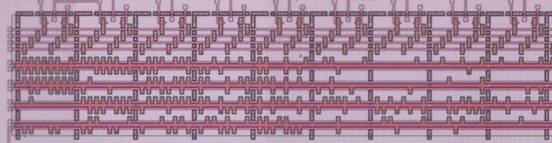

　　以上这两类ROM，均会在芯片表面留下图形化的物理痕迹，能通过显微相片直接识别出0/1来，这类码点称为“明码”。

　　数据存储，还可以通过改变半导体器件（比如NMOS管）的电学性能来区分0和1。在芯片加工过程中，使用一层Mask，将需要写0和需要写1的NMOS管子区分开来，对其中的一类NMOS管进行一次额外的掺杂，以改变它们的开启电压。再设计ROM外围电路，依据NMOS管的开启电压不同，从其电性能差异上识别出0/1。区分0和1的两种NMOS管，形状和连接关系均无任何区别，仅仅是掺杂稍有不同，因此无法通过图形识别直接区分它们，这也是此类码点被称为“暗码”的原因。

　　要想读出暗码，需要利用不同掺杂半导体材料跟特殊化学试剂的显示反应，对芯片进行码点染色，让它们呈现出差异性的颜色，以便识别0和1。

　　

1、查找芯片Datasheet了解芯片的整体结构、数据结构、码点容量等。

2、将样片开盖，获取芯片面积、线宽、层数，ROM面积、类型等基本信息。

3、将样片去层，获得ROM区域以及相关电路的各层显微相片，并完成图片拼接。

4、将样片码点染色，获得码点区域染色后的显微相片，并完成图片拼接。

5、提取码点，得到平面阵列的码点。

6、分析ROM外围电路，得到码点顺序。

7、依据码点顺序对平面阵列码点进行重构，得到二进制文件。

　　近年来，我们已经成功解密了数百款各大MCU生产厂家的不同类型产品，积累了丰富的MCU解密经验。

MCU厂家	系列	型号
NEC	uPD78K/K0/K0S	uPD780103
	uPD75XL	uPD754202
	uPD17K	uPD17107
	V850	uPD703003
Hitachi	H8/300	HD6433308
	H8/300L	HD6433644
	H8/300H	HD6433687
	H8S/2000	HD6432357
